Gale Speed Bremspumpen Kalkulationshilfe

Mit diesem Rechner können Sie eine passende GALE SPEED Bremspumpe für Motorräder mit Doppelscheibenbremse ermitteln.

Grundlage der Berechnung sind die Kolbendurchmesser der verbauten Bremssättel. Aus diesen Angaben wird eine theoretische Gesamtübersetzung berechnet und daraus eine Empfehlung für geeignete Bremspumpen abgeleitet.

Wählen Sie den Bremssattel-Typ und geben Sie die geforderten 1–3 Kolbendurchmesser ein. Danach erhalten Sie eine Empfehlung (○ / △ / ×) für passende Master-Zylinder-Lineups.

Hinweis: Theoretische Berechnung. Abweichungen je nach Fahrzeug/Setup möglich. Bitte fachgerecht prüfen.

Single Disc Bremssattel-Berechnung

KOLBENDURCHMESSER ① (mm)

KOLBENDURCHMESSER ② (mm)

KOLBENDURCHMESSER ③ (mm)

EMPFOHLENE MASTER-ZYLINDER (LINEUP)

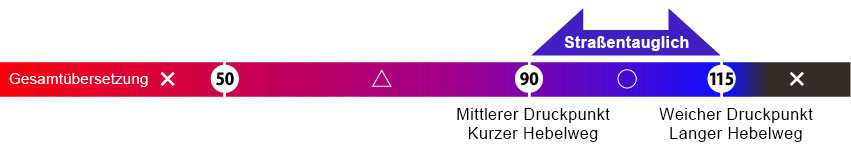

○ OK (90–115) △ Grenzbereich (50–<90) × Nicht empfohlen (30–<50 / sonst)

Bremscharakteristik

Grundlage: Gesamtübersetzung (TR) = hydraulische Übersetzung × Hebelübersetzung (140 / 16|17|18|19|20).

Bremszylinder-Durchmesser Ø14mm

Hydraulisches Übersetzungsverhältnis: –

16mm Hebelübersetzung

Hebelübersetzung–

Gesamtübersetzung–

Empfohlen–

–

Annahme Hebelwirkung: 140mm vom Drehpunkt entfernt gemessen. Vom Drehpunkt zum Aktionspunkt: 16 / 17 / 18 / 19 / 20 mm (mit * gekennzeichnete Angaben gelten nur für VRC/VRE).

* Die oben angegebenen Werte sind theoretisch ermittelte Werte.
Je kleiner der Wert desto härter der Druckpunkt und kürzer der Weg. Ein größerer Wert führt zu weicherem Druckpunkt und längerem Weg.

Für den Straßeneinsatz wird eine Gesamtübersetzung von 90-115 empfohlen
